优利德VNA4000E系列是一款高性能、大动态范围、低噪声的矢量网络分析仪。面向移动通信、半导体、广播电视、科研教育等行业射频器件与组件测试需求，频率范围覆盖100kHz到8.5GHz，支持全双端口S参数测量，测量精度高、稳定性好、速度快，广泛适用于研发和生产测试场景。
核心指标

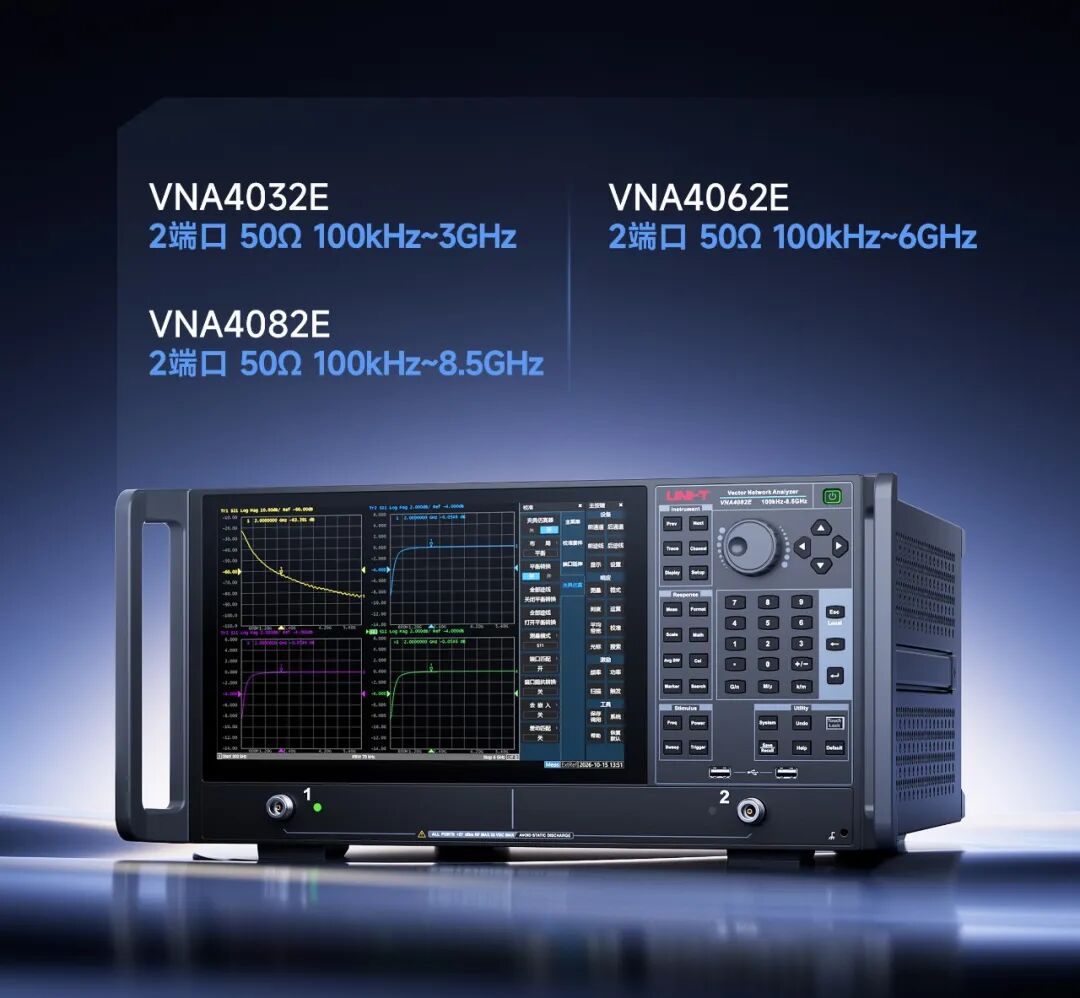

本系列提供三种型号选择（均为2端口50Ω配置），方便用户按需选择。
动态范围：128dB(典型值)
测量点数：2~10001
迹线噪声：<0.005dBrms
测量速度：80μs/points
频率分辨率：1Hz
频率准确度：±2ppm
该系列在测试精度与速度之间取得了良好的平衡，能够从容应对从研发验证到产线批量测试的多种需求。
主要功能
01
校准功能

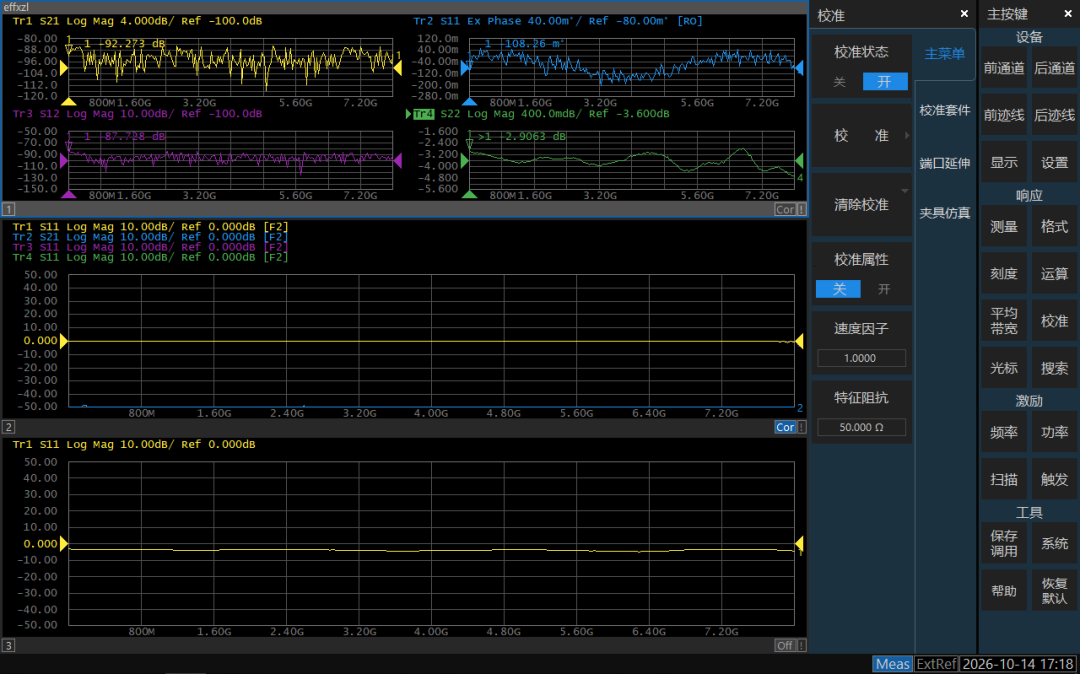

校准是矢量网络分析仪精度的关键。VNA4000E系列能完成开路、短路、直通响应校准，增强响应校准，1端口校准和全2端口校准，并支持多种标准校准件。用户可以根据测量精度和效率需求，灵活选择合适的校准方式。
02
S参数测量

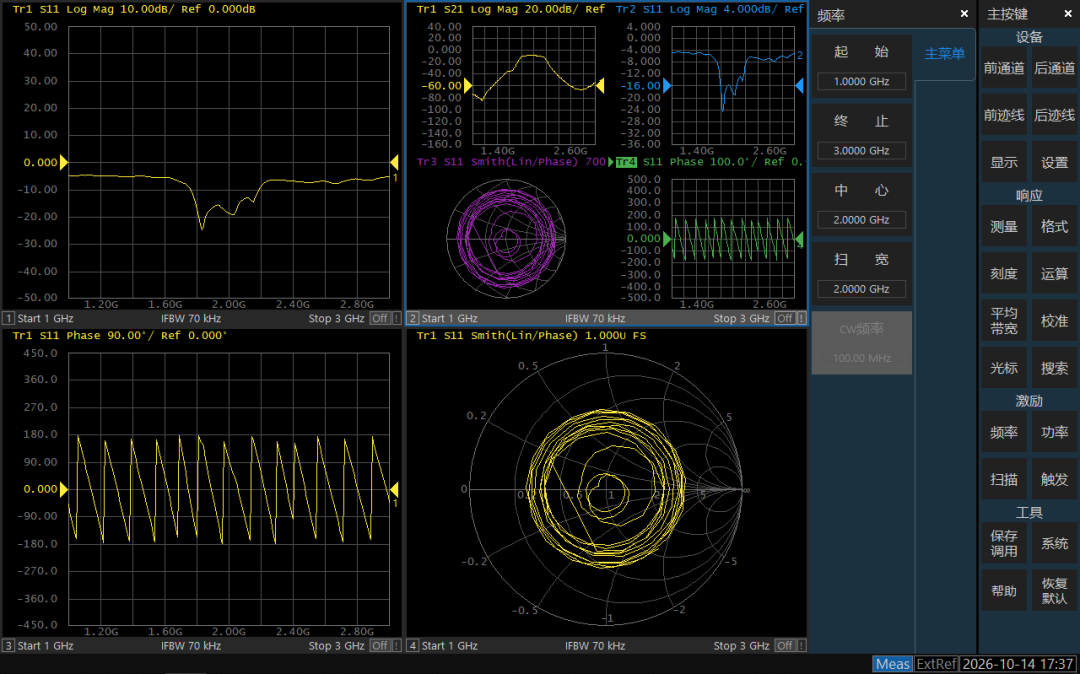

产品支持S11、S21、S12、S22全双端口S参数测量，同时支持Absolute单通道绝对功率测量。数据格式丰富，包括对数幅度、相位、群延迟、SWR、史密斯图和极坐标图，方便用户从不同角度分析被测件特性。
03
测量结果分析

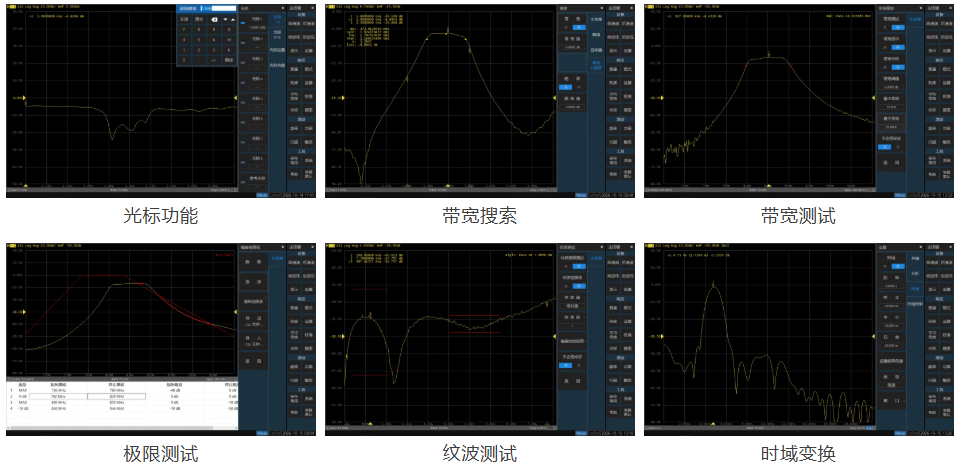

VNA4000E系列提供完整的光标功能，包括最大值、最小值、目标值、峰值和带宽搜索。同时支持带宽测试、极限测试、纹波测试和时域变换，帮助用户快速判断器件是否合格。带宽测试用于测试带通滤波器的带宽；极限测试允许为每条迹线设置极限线，进行合格/不合格判断；纹波测试最多可以指定12个频带。时域变换支持带通和低通两种类型，可以模拟脉冲信号和阶跃信号的响应。
04
夹具仿真器

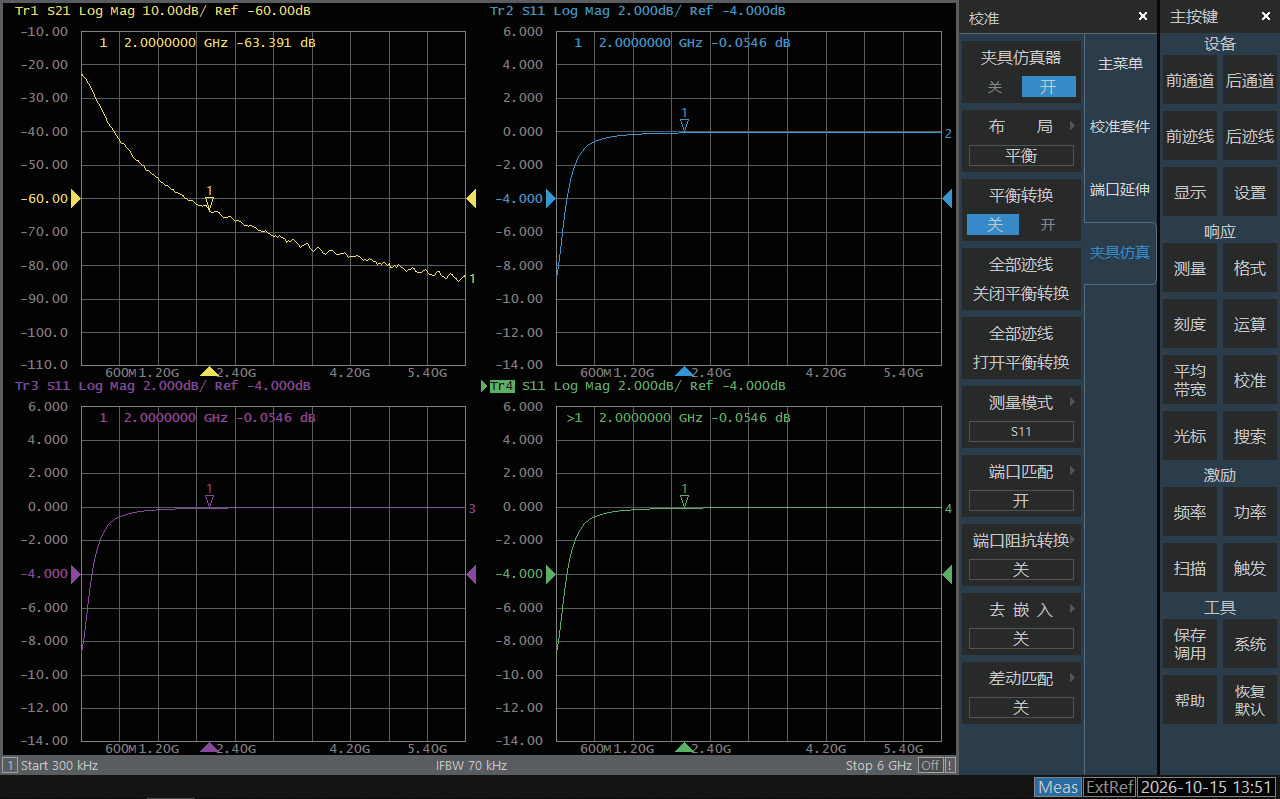

此外，VNA4000E系列还配备了强大的夹具仿真器功能，包括网络去嵌入、端口参考阻抗转换、匹配电路嵌入、平衡设备评估，以及差动和共模端口阻抗转换。这些功能可以模拟真实测试夹具环境，提高测量准确度。
05
数据输出

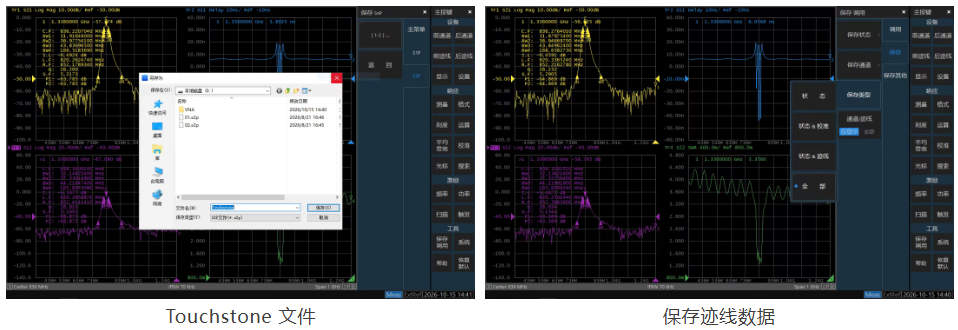

产品支持保存和调用仪器状态、校准数据和迹线数据，支持保存到Touchstone文件，方便后续分析。接口方面，提供GPIB、LAN、USB、VGA、串口和并口，满足不同系统集成需求。
典型测试应用
测试示例1：SAW带通滤波器

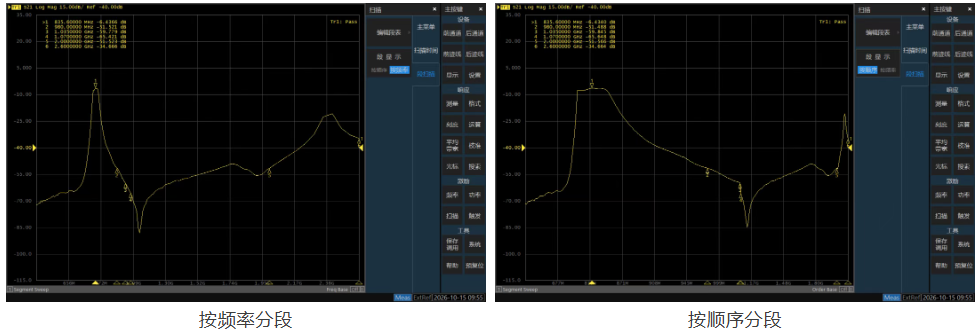

以SAW带通滤波器为例，VNA4000E系列支持分段扫描测量。用户可以为不同频段设置不同点数、IF带宽和扫描条件，既保证测量精度，又提高测量速度，非常适合生产线批量测试。

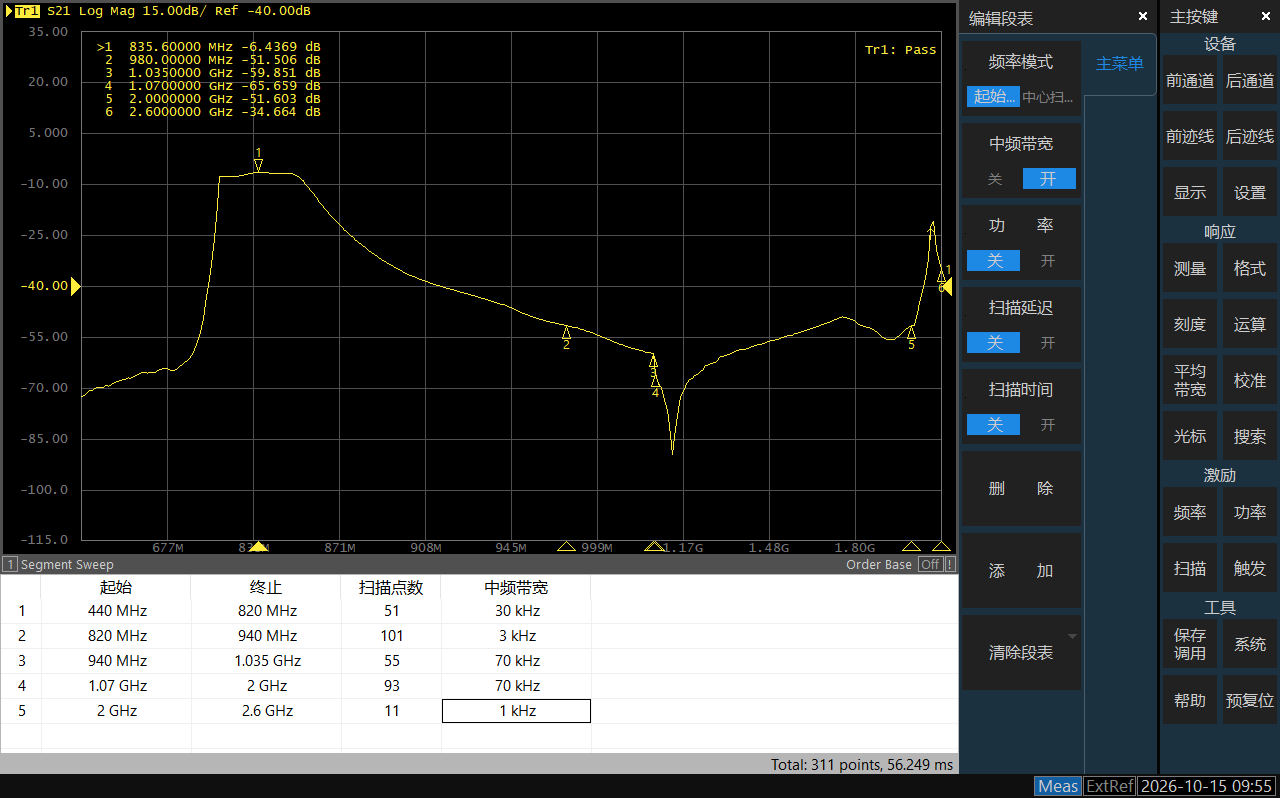

已完成的分段表

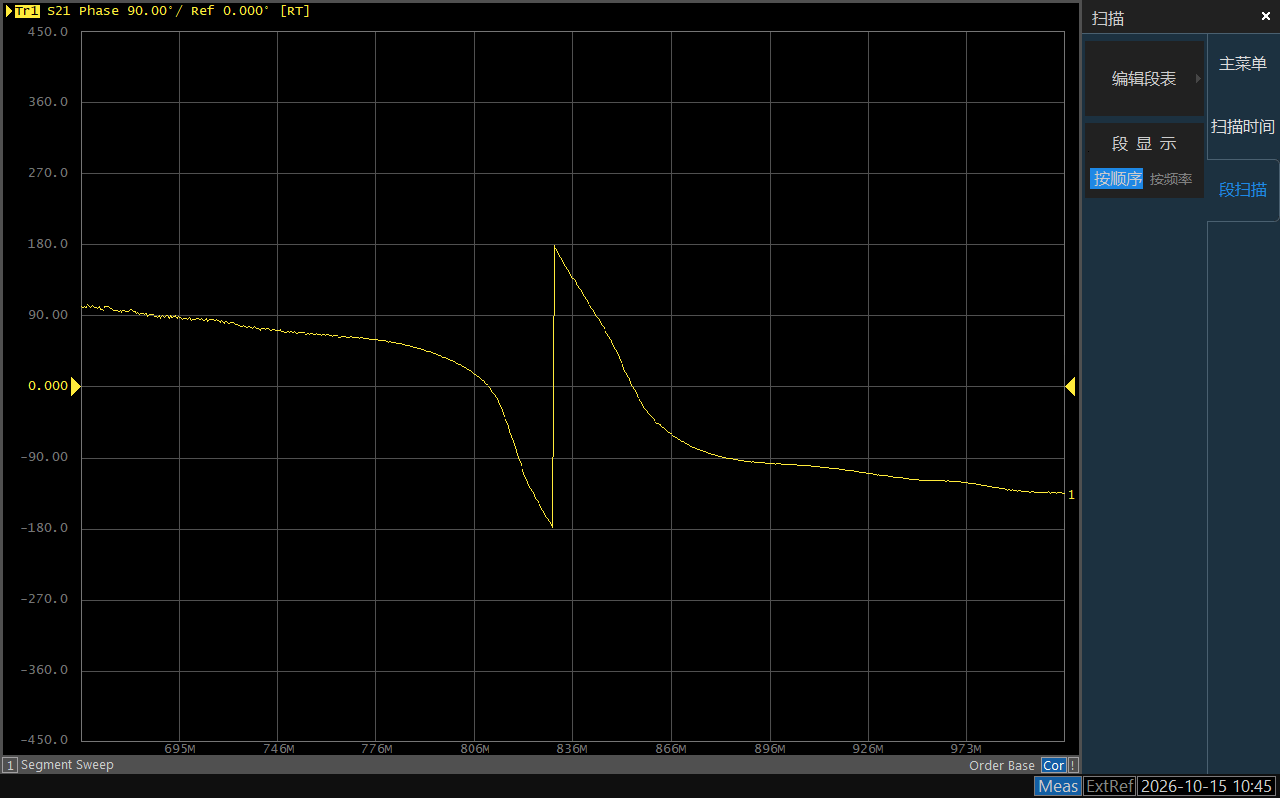

测试示例2：测量线性相位的偏移
VNA4000E系列测量连接器在弯曲、扭转等机械应力下的相位稳定性，具备相位漂移低、测量精度高、可通过电子延迟功能凸显相位偏差以及频段覆盖适配等优势。
线性相位偏移
测试示例3：测量电缆参数
VNA4000E系列对射频电缆进行时域分析，将频域S参数经逆傅里叶变换转换为直观的时域脉冲或阶跃响应，具备故障点厘米级定位、阻抗异常沿线可视化、时域门控隔离接头与夹具干扰以及频段覆盖适配等优势。

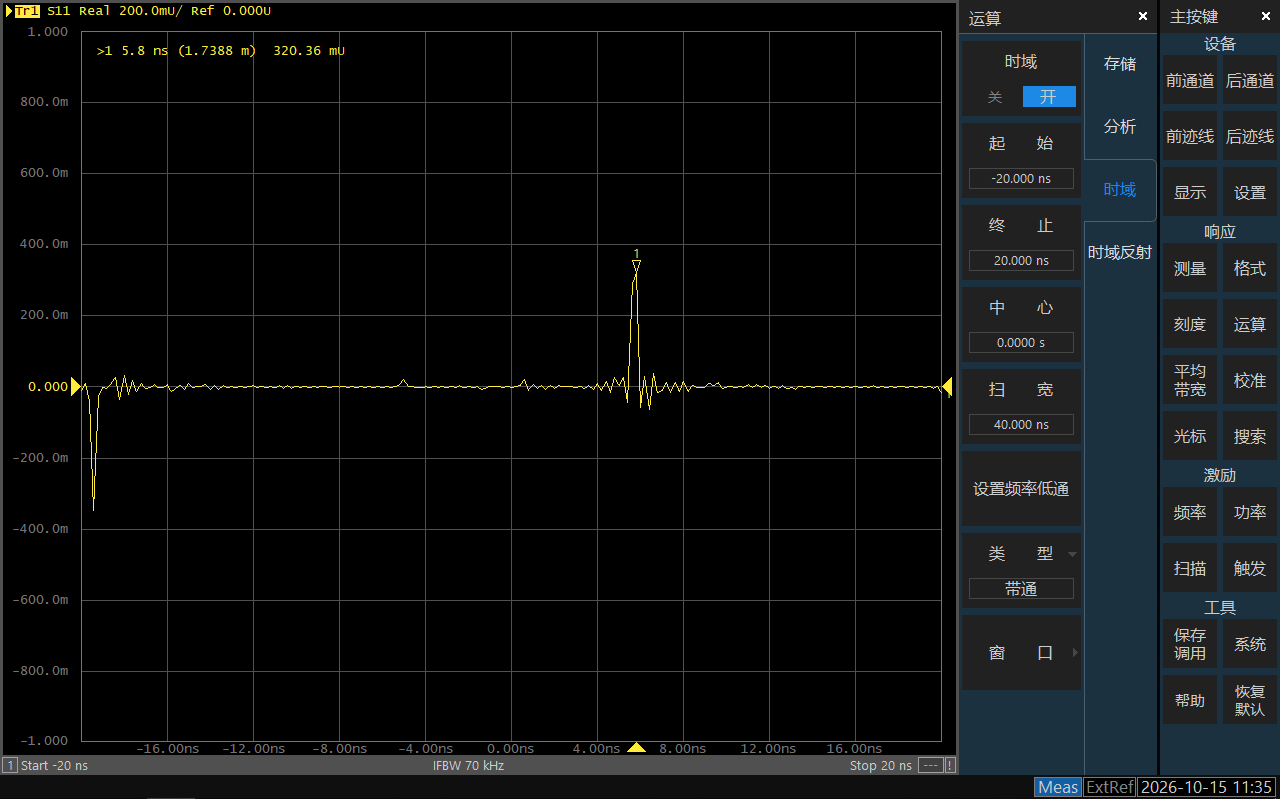

时域响应
测试示例4：放大器测试
在放大器测试中，VNA4000E可以同时测量增益、带内平坦度、反向增益和回波损耗。通过全2端口校准和多迹线显示，用户可以一次性完成多项指标测试，提高效率。

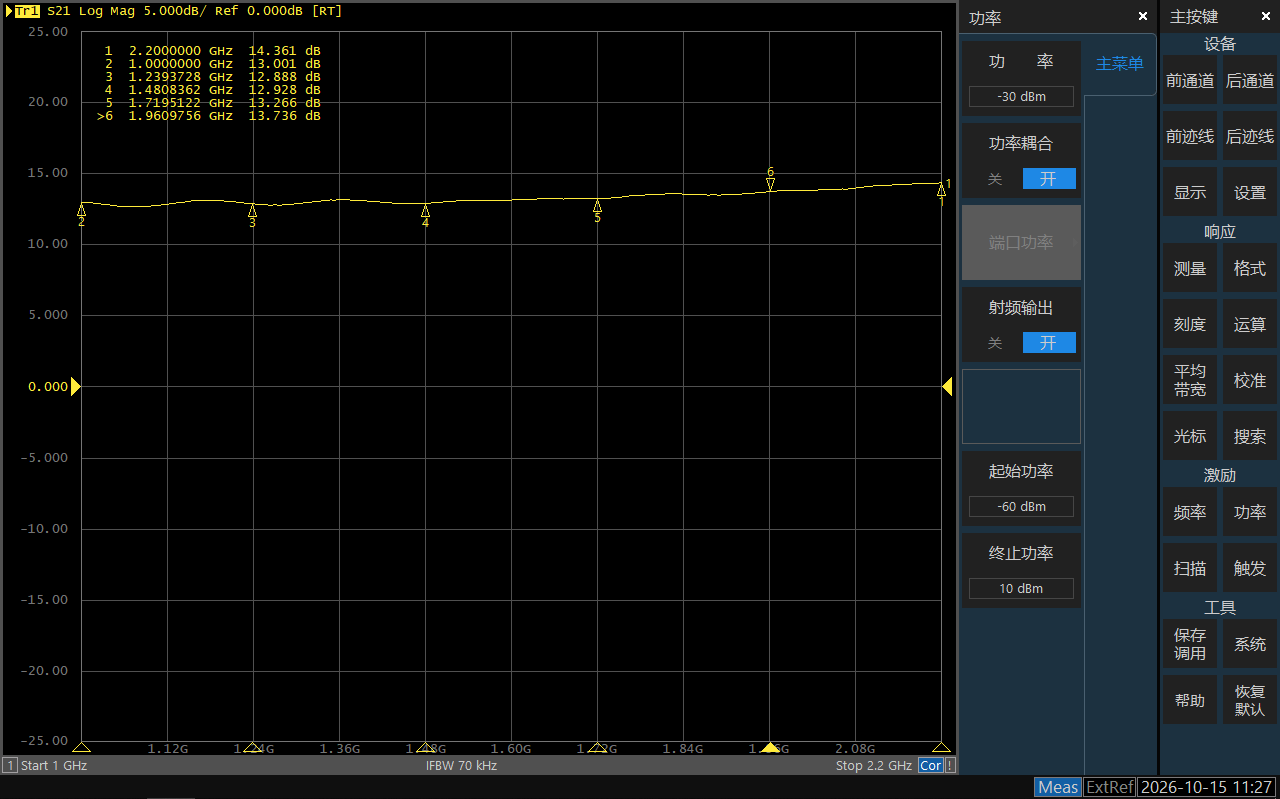

增益测试
行业应用场景
VNA4000E系列覆盖8.5GHz以内，适合卫星通信、微波器件与精密互连、相控阵天线暗室，也用于移动通信、电子、半导体、广播电视、科研教育等行业的射频测试。
