“耗散功率”指的是一个电气或电子元件在工作过程中将电能转化为热能而消耗（或“散失”）的功率。对于功率放大器，特指线性器件发热功率，当放大器工作在第一象限时，耗散功率=（电源电压-输出电压）x 输出电流。
耗散功率会导致发热和温升，当超过额定值时，会影响寿命或造成损坏，因此在使用功率放大器时需要关注当前工况下的耗散功率，并确保其在安全范围内。

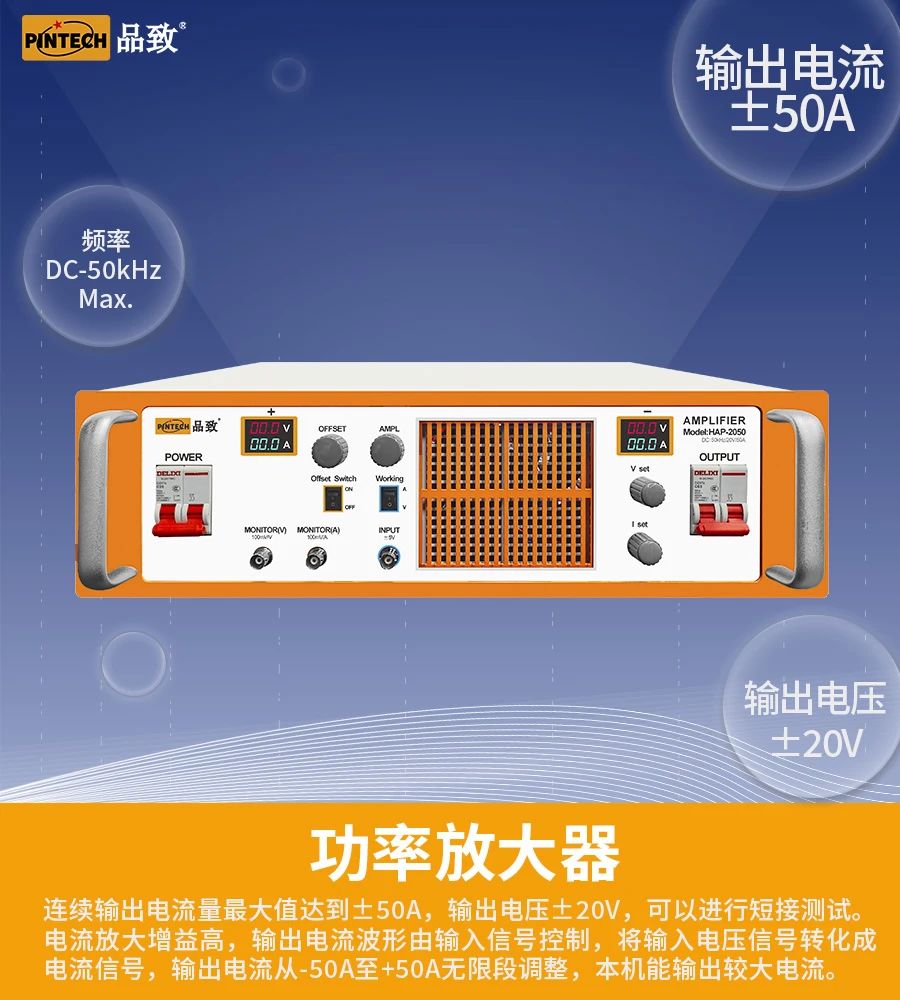

功率放大器HAP-2050，最大输出±20V/±50A，支持以恒流模式或恒压模式工作，并支持内部输出级电源的电压和电流可调。
以下例举第一象限直流工况：

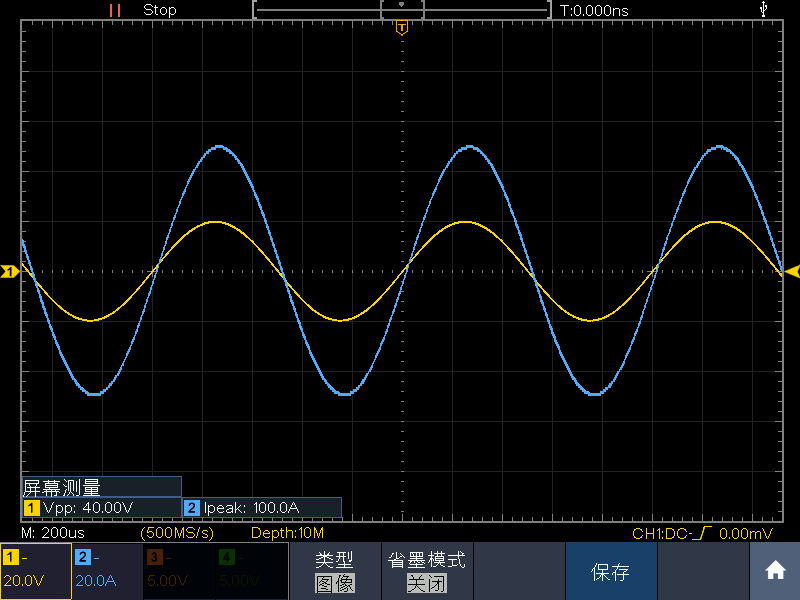

使用MDO704示波器测试功率放大器2050输出20V50A的输出波形

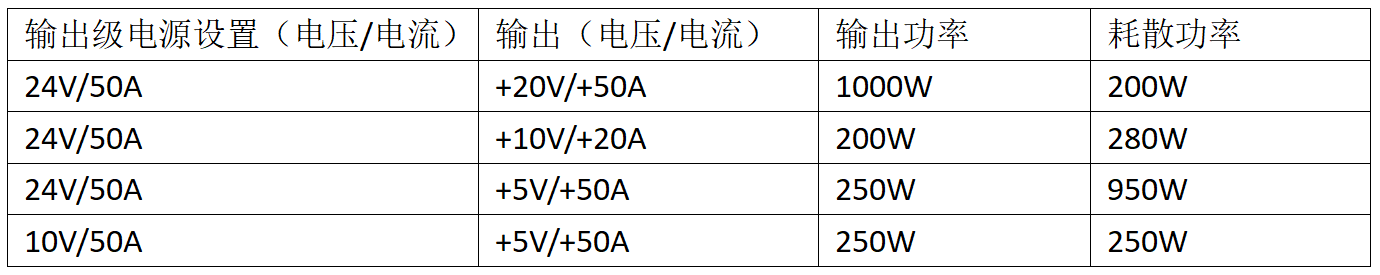

从上表可见，输出+5V/+50A时，将输出级电源电压从24V调整至10V，耗散功率将从950W降至250W，降了700W。合理的设置可以在输出电压电流不变的情况下减小耗散功率。
功率放大器HAP-2050额定耗散功率：DC 500W/AC 1000W。内部设置过温保护，当器件温度升至60℃时，散热风扇会全速运行；当器件温度升至90℃时，输出级电源会关闭输出。
总结
功率放大器HAP-2050在使用前可估算耗散功率，可计算输出电压和电流，估算设备的耗散功率。正确设置输出级电源电压电流，确保其在设备标称安全限值内运行。
