本文导读
实际测量中遇到的波形失真，有可能是探头选型不匹配或使用规范缺失，本文拆解致远仪器全系列探头特性，通过简单的分类解析、选型逻辑与避坑指南，快速锁定精准适配的探头测试方案。
致远仪器探头全家桶：5大类，各司其职
ZP1025SA：万能通用，1:1/10:1 可切换，电压≤300V，频率≤250MHz（×10 档）； ZP1050A：固定10:1 衰减，频率≤500MHz，自动被示波器识别。

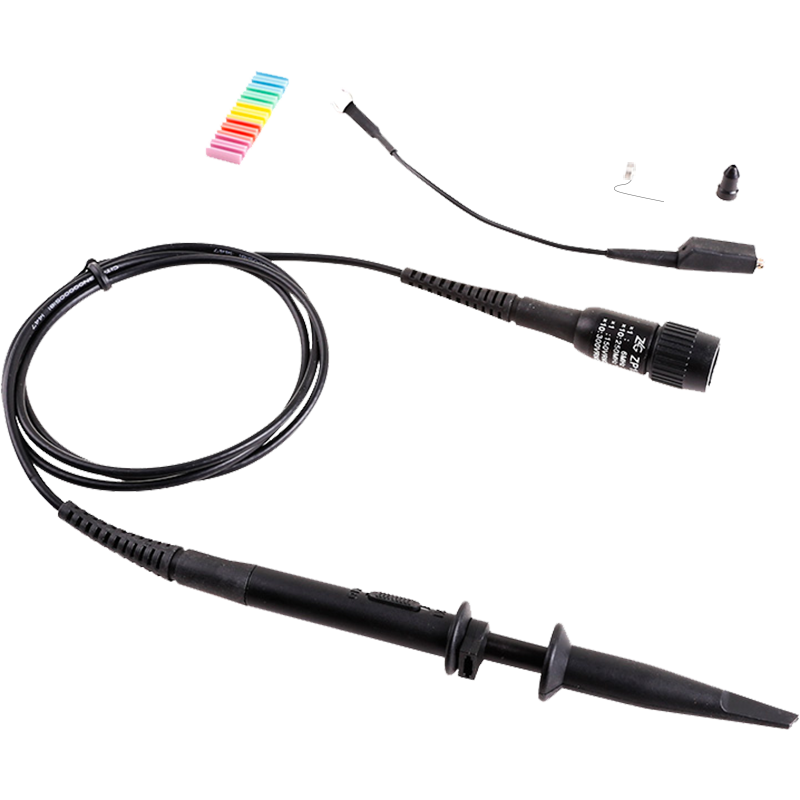

ZP1050A无源探头
ZP1025SA无源探头
适用场景：高速数字电路（DDR/PCIe）、精密高频模块研发。
核心特点：低电容、低负载，测高频信号更准，支持示波器供电。
代表型号：
ZP2100：50Ω专攻款，高频专用，频率≤1GHz，电压≤10V（适配50Ω示波器）；
ZAP1100：1MΩ高精款，频率≤1GHz，电压≤20V，输入电容≤1.2pF。
ZP2100无源探头
ZAP1100有源探头
3、差分探头：高压与浮地测量专用
适用场景：电源测试、新能源逆变器、CAN/LIN总线。
核心特点：支持浮地测量，不怕高压，安全等级高。
代表型号：
ZDP5020（低压差分）：差分电压≤20V，适配车载总线（CAN/LIN）、低压差分信号；
ZP1500D/ZP2800D（高压差分）：差分电压≤1500V/2800V，适配变频器、高压电源；
ZOP5035（光隔离）：隔离电压60kV，电压≤2500Vpk，适配新能源逆变器、第三代半导体（SiC/GaN）功率器件测试。
代表型号：
ZCP30：针对mA级到30A的中小电流，适合板级电源纹波与传感器电流测试；
ZCP5000系列：覆盖150A/300A/500A大电流量程，适配大功率电机驱动、新能源车测试。
ZCP30电流探头
ZCP5000电流探头
标准化选型三步法
测电压：根据电压高低选择无源（低压）、差分（高压/浮地）或有源（微小高频）；
测电流：根据电流大小选择ZCP30（
需电压电流同步测量：加ZDF1000校正夹具。
第二步：对关键参数（够不够用？）
电压/电流范围：探头量程必须覆盖被测信号的最大峰值，并预留余量。
量程：电压≤300V 选无源/有源探头，>300V 选差分/光隔离探头；电流≤30A 选 ZCP30，>30A 选 ZCP5000 系列；
频率：≤6MHz选ZP1025SA（×1 档），≤250MHz选ZP1025SA（×10 档），≤500MHz选ZP1050/ZP1050A，≤1GHz选ZP2100（50Ω示波器）/ZAP1100（1MΩ示波器）；
特殊要求：浮地测量选差分/ 光隔离探头，强干扰环境选带抗干扰设计的探头（如光隔离探头ZOP5035），高频精准测量选有源单端探头（ZAP1100）。
第三步：查环境匹配（稳不稳定？）
便携需求：选无源探头（无需供电）；
安全要求高：选CAT II/CAT III 级探头（如ZP1500D/ZP2800D）；
实验室固定使用：可选择带配件丰富的型号（如ZDP5020/ZOP5035）或有源精准型号（ZAP1100）；
示波器输入阻抗：50Ω选ZP2100或ZAP1100。
探头使用常见坑Q&A
测量结果不准？
无源探头未进行低频补偿，或示波器输入阻抗未匹配（电流探头需1MΩ，ZP2100需50Ω），按要求补偿或调整阻抗即可；有源探头需完成预热，确保衰减比设置正确。
探头报警怎么处理？
大概率是过压 / 过流，立即断开被测电路电源，检查量程是否匹配，切换更大量程后再测量。
能不能带电接线？
绝对不能！无论电压高低，都需先断开被测设备电源，再接线/拆线，避免触电或损坏探头。
调零失败怎么办？
检查探头钳口是否闭合锁紧（电流探头），或输入端是否短接（差分探头），有源探头需确认供电正常，排除干扰后重新调零。
结 语
探头选对路，测量才靠谱。无论是通用的无源探头，还是应对高压、高频的专用型号，只有严格根据测试场景进行匹配，才能确保波形真实、操作安全。希望本文的分类解析与选型技巧，能帮大家在日常调试中快速避坑，高效完成每一次测试任务。
