01 客户背景与需求
行业：电力系统故障检测、汽车点火系统测试（点火线圈与火花塞性能验证）以及工业安全设备测试等领域。
需求：精确测量其产品点火时产生的瞬态高压脉冲信号
高压：测量范围需覆盖8kV至20kV，需要显示出打火时产生的脉冲信号，峰峰值对应的电压值。
快速：需准确捕捉微秒级窄脉冲的真实波形。
安全：确保测试过程对人员和设备安全。
兼容：需兼容现有主流示波器。02 系统仪器清单
核心：PKHV3020高压衰减棒（1套），耐压20kV，衰减比1000:1，带宽100MHz。
示波器：Tektronix MDO3054（1台），带宽≥500MHz。
辅助：信号发生器（校准用）、高压绝缘手套、接地线、原厂校准工具
03 系统搭建与校准
接地连接：
操作前佩戴高压绝缘手套，先将衰减棒接地夹连接至可靠接地端。
信号连接：
将衰减棒通过专用补偿器接入示波器通道1，衰减棒与补偿盒序列号一一对应，示波器设置输入阻抗为1MΩ，衰减比1000:1。

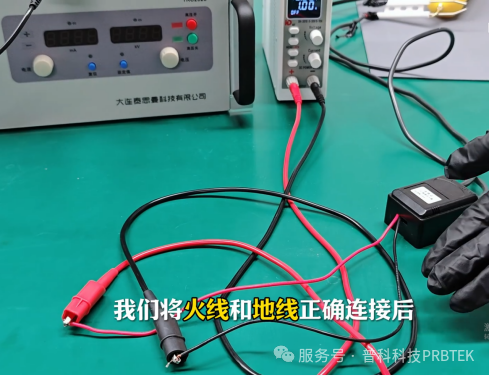

打火器连接：
将打火器的火线和地线分别接到电源的正负极。
04 测试方法与结果
设置：调整示波器的时基，设为单次触发模式。
测试：将衰减棒高压端接近打火器打火处，打开电源开关，打火器开始打火。
结果：示波器捕获一个高压脉冲波形。读取其峰峰值电压38.8kV,可分析脉冲宽度、上升时间等参数，与规格对比判断产品是否合格。
05 总结
本应用方案完整演示了使用PKHV3020高压衰减棒对打火器高压脉冲进行标准化测试的全流程。方案的核心价值在于：PKHV3020凭借20kV耐压与100MHz带宽的硬件性能，确保了高压安全与信号保真；严格的校准与接地规范，从根本上保障了测量结果的精确性与可重复性。整个方案从安全防护、设备配置到操作步骤，形成了一套可立即应用于研发验证或产线质量控制的高压脉冲测试标准方法，高效可靠。
