PKDV5163在SiC MOS模块上下管驱动波形测量中的应用

来源:普科科技PRBTEK 发布时间:2026-09-18 编辑:清风 浏览量:501

No.1

实验名称:

碳化硅MOS模块上下管驱动波形同步测量


No.2

实验方向:

电力电子功率器件测试


No.3

主要实验设备:

设备名称
型号/规格
数量
高压差分探头及测附件
PKDV5163
2台
示波器
带宽≥350MHz,输入抗阻1MΩ
1台
碳化硅MOS模块
半桥模块
1套


No.4


实验内容:

1. 使用两台PKDV5163高压差分探头,分别测量SiC MOS模块上管和下管的驱动电压波形。

2. 评估PKDV5163在350MHz带宽、±160V(20X档)条件下的测量精度与抗共模干扰能力。


No.5


实验过程:


1. 实验准备

预估被测驱动电压幅值:SiC MOS栅极驱动电压通常为+18V/-4V或+15V/-3V,远低于PKDV5163的±160V(20X档)量程,故选择20X衰减比档位。检查两台PKDV5163探头外观,分别通过USB适配器供电,绿色指示灯亮起,预热20分钟。



2. 探头连接与示波器设置

将PKDV5163的BNC输出分别接入示波器CH1、CH2通道。示波器输入阻抗设置为1MΩ,根据探头20X衰减比,在示波器上设置对应的衰减比例。

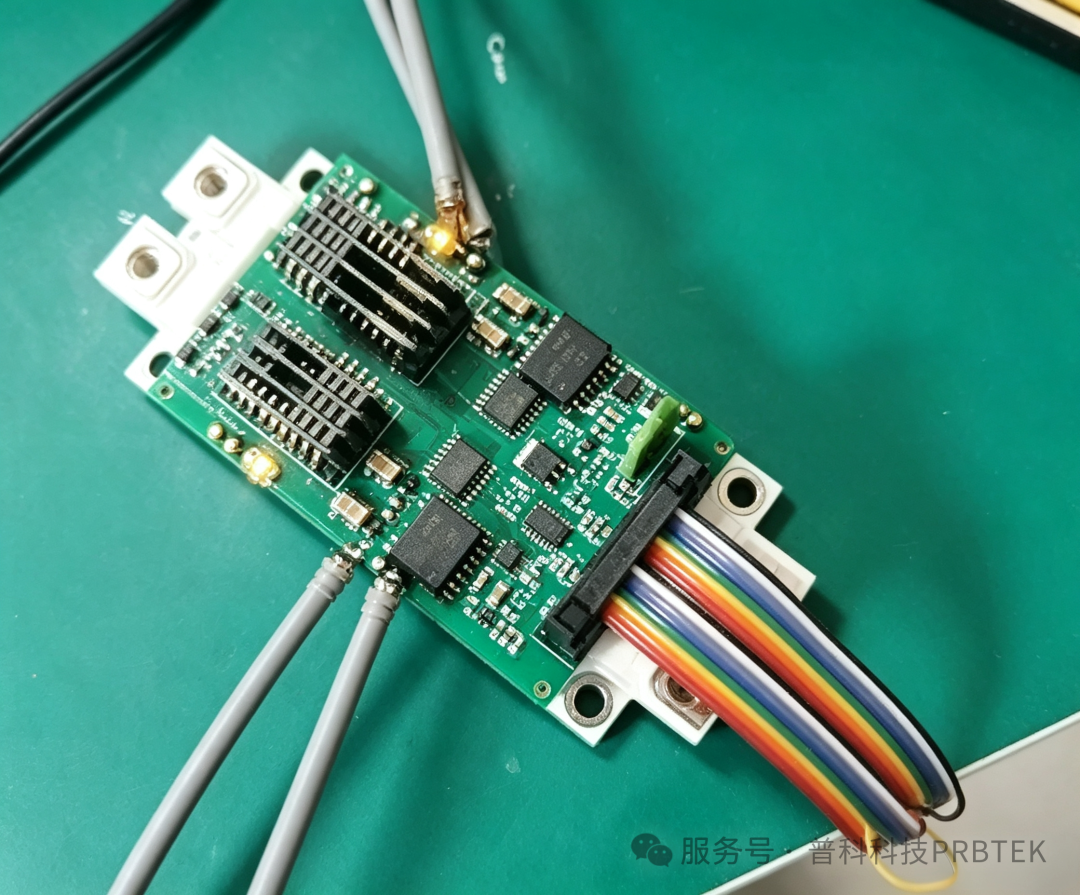

两台探头分别连接上管和下管的测试点,输入线尽量双绞以减少噪声。


3. 上电与测量

连接好探头输入端后开启驱动电路电源观察上下管驱动波形,注意探头主体远离高压脉冲电路,减少干扰。



4. 数据记录与波形保存

使用示波器保存上下管驱动波形截图及关键参数测量值。对比上下管驱动信号的时序一致性,检查是否存在串扰或异常振荡。



No.6


测试结束

先关闭被测电路电源,再关闭探头电源。将探头输入端与被测点分离,最后拔出BNC插头。




实验结果:

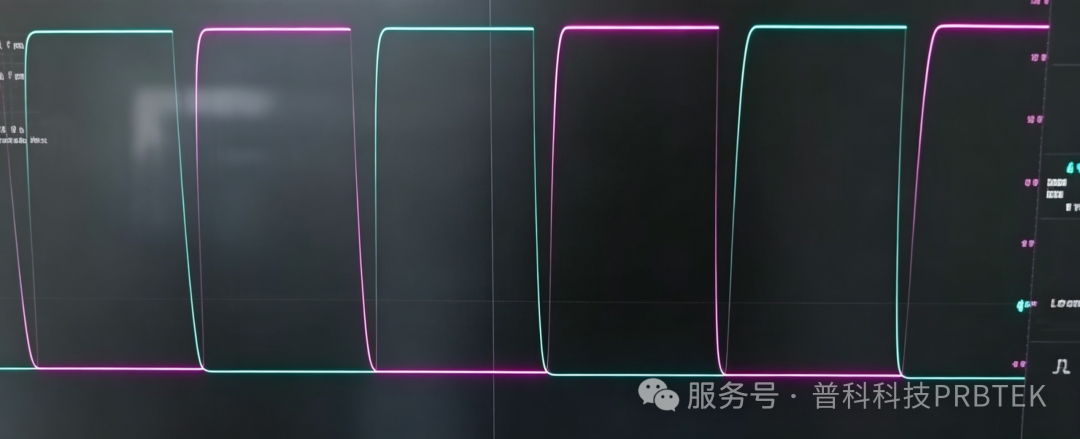

     由结果可知PKDV5163能够清晰捕捉SiC MOS模块纳秒级驱动边沿,上升/下降时间测量准确,波形无明显的过冲或振铃失真,驱动波形基线稳定。20X档位下最大输入差分电压±160V,完全覆盖SiC MOS驱动电压范围;±2%精度保证测量结果可靠。两台PKDV5163探头测量结果一致性良好,通道间延时差异小,适合上下管同步测量

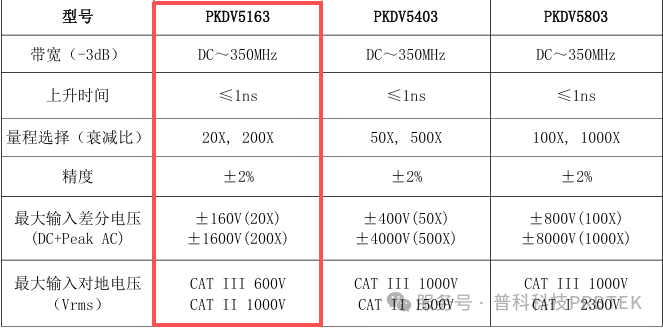

实验中用到的PKDV5163的参数指标:
