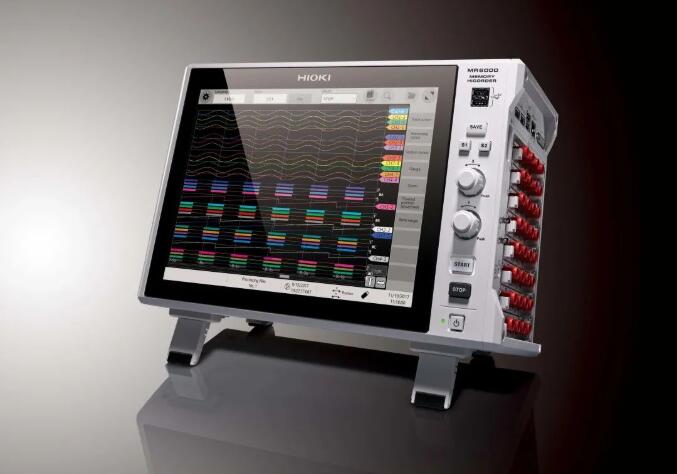

HIOKI日置存储记录仪MR6000焕新升级

客户的声音

想要长时间记录功率测量波形数据。

功率变化较大，想要观测到小于10ms的瞬态功率变化量，功率分析仪等仪器无法顺利完成测量。

除了功率，还想同时观测并长时间记录振动、旋变、CAN等多种信号。

2022年6月1日，HIOKI日置存储记录仪MR6000大升级，最新V4.01版本增加瞬态功率测量功能，满足有变频电机的功率测量，旋转角度测量需求的客户。

突破自我极限

存储记录仪MR6000 V4.01的优势

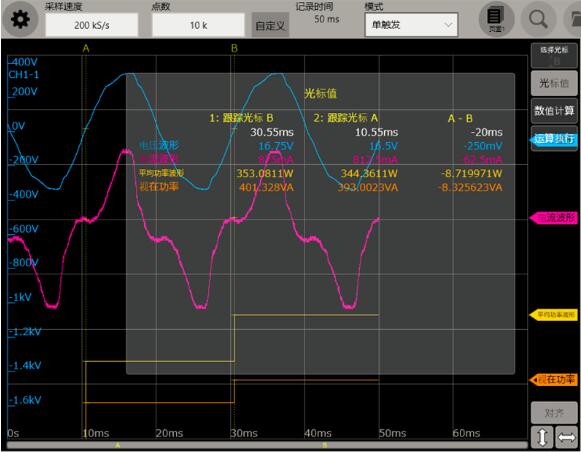

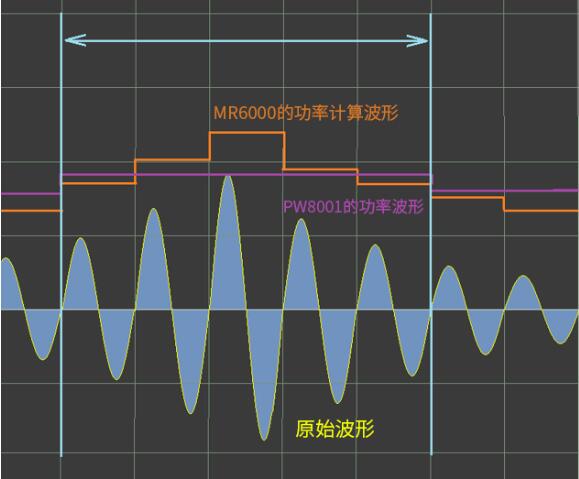

1、瞬态功率测量：强制平均时间OFF

在较短的时间内，负载发生变化时的每1个周期的有功功率（P）、无功功率（Q）、视在功率（S）、电压有效值（Urms）、电流有效值（Irms）等。

3的倍数的分割显示，能更方便的观看三相波形 。

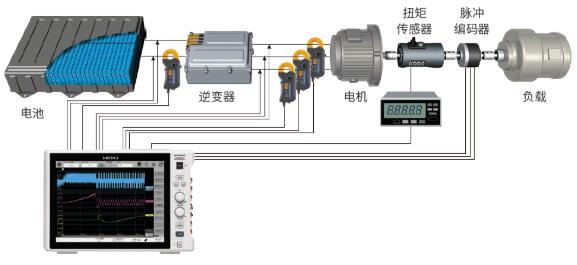

2、瞬态功率和其他信号同时测量

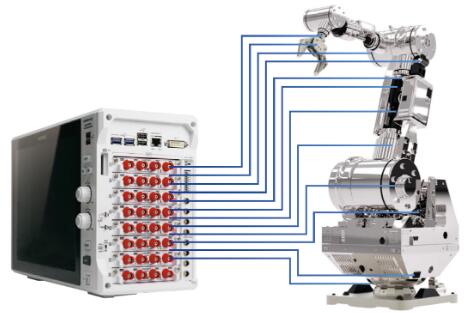

记录仪最大32ch的同步采样。

旋变信号（旋转角度）、编码器ABZ信号（旋转角度）、机械振动（位移、速度、加速度） 都能同步测量。

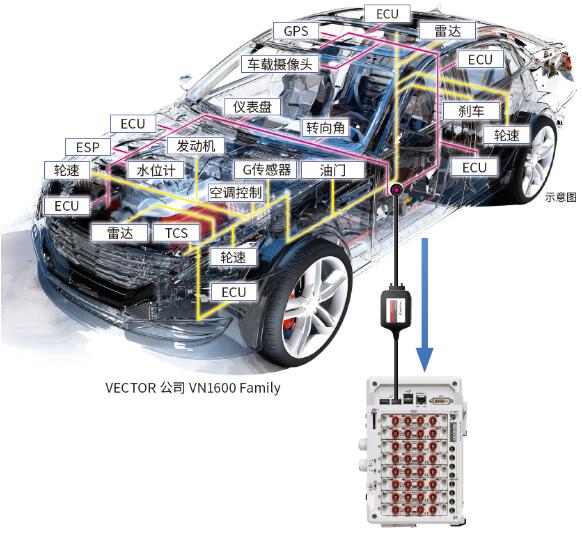

同时测量CAN・CAN FD、LIN的信号。

3、旋转变压器旋转角度测量

使用MR6000 的波形运算功能。设置励磁信号，cosθ、sinθ信号的波形运算公式后，求得电机的旋转角度。

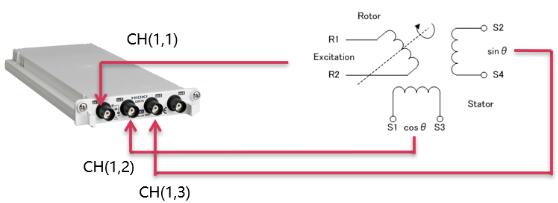

硬件配置和接线

运算公式设置

实际测量波形

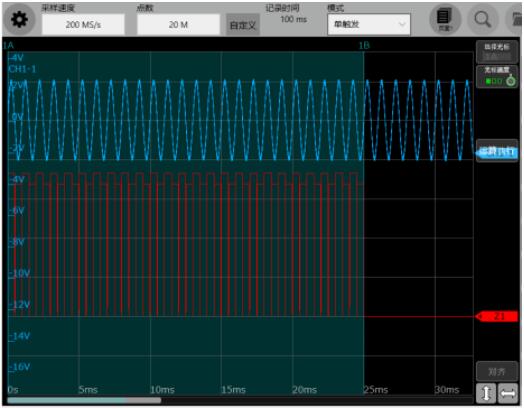

4、能施加正弦波和脉冲的波形发生单元

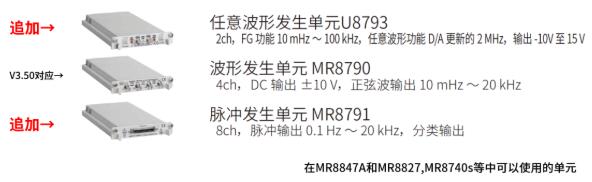

MR6000 V4.01新增了更多可选单元：MR8790（4ch）/MR8791（8ch），从而实现DC/正弦波/脉冲发生。

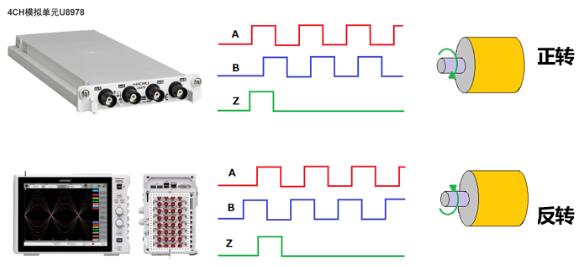

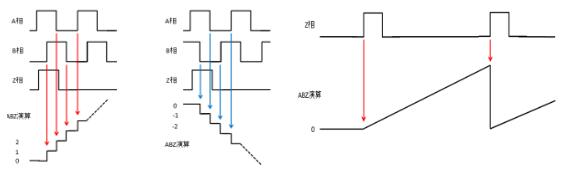

5、旋转编码器旋转角度测量

设置旋转编码器ABZ信号后，就能得到电机的转速、 旋转角度。

只限增量方式（绝对方式不行），A,B确定转速和旋转方向；Z用于确定零点。

硬件配置和接线

运算公式设置

实际测量波形

6、长时间记录瞬态功率变化量

同时兼顾长时间测量记录和瞬时功率的分析

1、20MS/s 32ch的数据记录 25MW的点数

2、使用实时保存、就能把1MS/s 32ch的 数据往SSD里存约1个小时

3、分析在记录结束后可以对每5MW的波形进行分析

温馨小贴士

该功能为6月1日之后出货的存储记录仪MR6000标配功能。

针对已购客户，HIOKI日置也提供免费主机升级服务，请联系中国各地分支机构。
